Das v.LOGiC Kamera Interface ermöglicht das Einspeisen einer Rückfahrkamera und einer Frontkamera (oder optionalem SMART-LINK) an das Werks-Infotainmentsystem des Fahrzeugherstellers.
Es wird aus allen Betriebsmodi automatisch auf die vorhandenen Werks-und Nachrüstkameras dem Bedarf entsprechend umgeschaltet.
Produktfeatures
- Plug & Play Kamera Interface
- Eigenes On-Screen Display für Einstellungsänderungen
- 1 FBAS Rückfahrkamera Video-Eingang
- 1 FBAS Frontkamera Video-Eingang / SMART-LINK-Eingang
- Steuerung von SMART-LINK Moduls über das iDrive Bedienfeld
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsgangs aus allen Betriebs-Modi
- Manuelles Umschalten auf Rückfahrkamera möglich (nur für Fahrzeuge mit PDCTaste)
- Manuelles Rückschalten von Rück- und Frontkamera (Abbruch der automatischen Umschaltung) möglich
- 2 Schaltausgänge (+12V max. 1A), separat einstellbare Schaltkriterien (CAN, Zündung, Kamera, Rückwärtsgang)
- Kompatibel mit allen Werks-Video-Anwendungen (z.B. Rückfahrkamera, Top-View, Nightvision, DVD-Wechsler, TV-Tuner)
- Bild-in Bild (PIP) Modi zur Kombination von Nachrüstkamerabild(ern) und Werks-Parkabstandssensoren-Anzeige
- USB Update-Port für Software-Updates durch den Endverbraucher
Kompatibilität
| Hersteller | Modell | Navigation |
|---|---|---|
| BMW |
3er (E90/91/92/93), 5er (E60/61), 6er (E63/64), X5 (E70), X6 (E71) |
Professional Navigation CCC, Business Navigation M-ASK, Radios - 6.5 Zoll oder 8.8 Zoll Monitor |
| Mini | ab ca. 10/2006 bis ca. 08/2010 | Professional Navigation CCC - 6.5 Zoll Monitor |
Einschränkungen
| Navigation | E-Serie und Mini mit Navigationssystem oder Radio mit 6.5 Zoll oder 8.8 Zoll Bordmonitor - E-Serie - mit 10-Pin BMW LVDS-Anschluss |
| Hinweis | "PDC - Bild im Bild" Funktion ist nur für 8.8 Zoll Bordmonitor verfügbar |
Anschlüsse
- Bildeinspeisung: 10-Pin BMW
- Strom und CAN-Bus: Plug & Play (Quadlock-Einsatz)
- Rückfahrkamera-Eingang: Cinch Buchse
- Frontkamera-Eingang: Cinch Buchse
Technische Daten
| Betriebsspannung | 12V DC (10.5~14.8V) |
| Ruhestrom | <0.1mA |
| Arbeitsstrom | 190mA |
| Betriebstemperatur | -20°C bis +80°C |
| Gewicht (nur Box) | 285g |
| Abmessungen Video-Box | 141 x 30 x 105mm (B x H x T) |

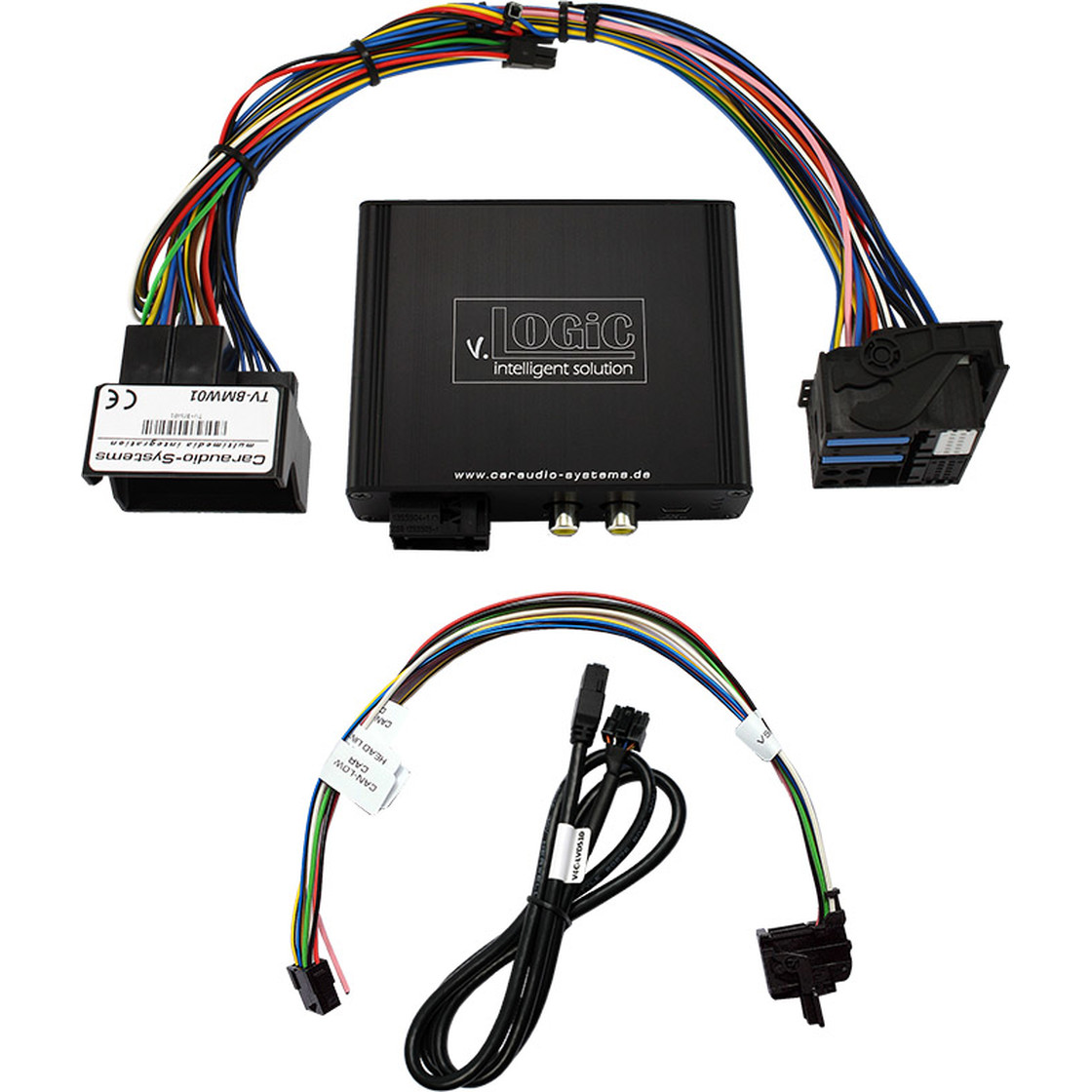

Lieferumfang
- Interface-Box V5C-M631
- Kabelsatz TV-BM01
- Kabelsatz V5C-UNI01
- LVDS Leitung V4C-LVDS10
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
