Das c.LOGiC Multimedia Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer After-Market Navigation (NAV-NKSUNIR4) und zwei beliebiger AV-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.
Mit Touch-Screen Steuerungsfunktion für die After-Market Navigation. Die Bilddarstellung ist auch während der Fahrt gegeben (TV-Freischaltung).
Produktfeatures
Plug & Play Multimedia Interface
1 FBAS Rückfahrkamera Video-Eingang
1 FBAS After-Market Navigation-Eingang
2 FBAS AV-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Optionale Steuerung der After-Market Navigation (NAV-NKSUNIR4) und zwei beliebiger AV-Geräten über das
Werks-Touch-Screen
Rückfahrkamerastromversorgungsausgang (+12V max. 1A)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsgangs
Rear-Seat-Entertainment Ausgang für am c.LOGiC angeschlossenen AV-Quellen
USB Update-Port für Software-Updates durch den Endverbraucher
Kompatibilität
Hersteller Modell Navigation
Land Rover Discovery4 MJ 2014-2016,
Discovery Sport MJ 2015-2016,
Range Rover Evoque MJ 2014-2016,
Range Rover Sport MJ 2014-2016,
Range Rover MJ 2014-2016,
Freelander2 MJ 2014-2016 Incontrol Touch - 8 Zoll 16:9 Monitor mit Touch-Screen Menü 4
Einschränkungen
Audio-AUX Ein Audio-AUX-Eingang ist notwendig.
Video-Quellen Nur NTSC-Quellen kompatibel.
Werks-PDC Die Werks-PDC Grafik entfällt bei Anschluss des Interface. Akustische Signale sind weiterhin vorhanden.
Anschlüsse
Bildeinspeisung: Fakra
Strom und CAN: Plug & Play (fahrzeugspezifisch)
AV-Eingänge (2x): je 2-fach Cinch Buchsen (2 Eingänge auf 1 Ausgang)
Rückfahrkamera-Eingang: Cinch Buchse
After-Market Navigation-Eingang: Cinch Buchse
SW Update-Port: Mini-USB Buchse
Technische Daten
Betriebsspannung 10.5~14.8V DC
Ruhestrom <11mA
Arbeitsstrom 36mA
Leistungsaufnahme 0.5W
Betriebstemperaturbereich -30°C bis +80°C
Abmessungen Video-Box 105 x 30 x 84mm (B x H x T)

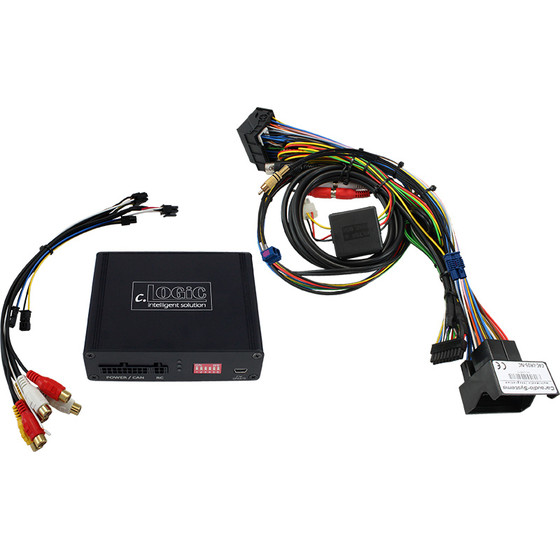

Lieferumfang
Interface-Box C4C-M817-NC
Kabelsatz C4C-LR05-NC
AV-Anschlusskabel (2x) CAB-AV-6P
Cinch-Adapter CAB-RCA1-15
IR-Kabel C2C-IR
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
