Das c.LOGiC Multimedia Interface ermöglicht den Anschluss einer beliebigen AV-Quelle (Nachrüstgerät z.B. DVD Player, DVB-T Tuner) an das Werks-Navigationssystem des Fahrzeugherstellers. Wenn die AV-Quelle in der Liste der kompatiblen Geräte ist, so ist auch die Steuerung der AV-Quelle über das Werks-Infotainment möglich. Zusätzlich ist der Anschluss einer Rückfahrkamera möglich.
Produktfeatures
Plug and Play Multimedia Interface
1 AV-Eingang mit separatem IR-Steuerkanal
Optionale Steuerung von After-Market Geräten (z.B. DVD-Player, DVD-Wechsler, USB/iPod Geräte, .) über Werks-Navigationstasten
After-Market Rückfahrkamera-Eingang
Automatische Umschaltung auf Rückfahrkamera-Eingang (Kodierung ist optional notwendig, um im Werks-Navigationsmodus umzuschalten)
Rückfahrkamerastromversorgungsausgang (+12V max. 1A)
Schaltausgang(+12V max. 1A) für angeschlossene Geräte
Kompatibilität
Kompatibel zu Audi Fahrzeugen mit Audi Navi Plus RNS-E (16:9) Navigationssystemen.
Verbaut u.a. in folgenden Fahrzeugen:
A3 (8L, 8P & 8P Sport)
A4 (Cabrio 8H/B7/8E, B6/8E)
A6 (4B)
TT (8J)
Einschränkungen
Werks-TV-Tuner Darf NICHT installiert sein.
After-Market Rückfahrkamera
Nur NTSC-Kameras kompatibel.
Die automatische Umschaltung auf die Kamera funktioniert im Werks-Navigationsmodus
nur nach einer Kodierung der Head-Unit per Diagnose-Computer (Nur für RNS-E mit
Minimum Software 550 und bis Baujahr 2010 möglich).
Technische Daten (Interface-Box)
Spannungs-Arbeitsbereich 10.5 - 14.8V
Ruhestrom <1mA
Arbeitsstrom 240mA
Leistungsaufnahme 3W
Temperaturbereich -30°C bis +80°C
Gewicht 75g
Abmessungen
106 x 30 x 71 mm (B x H x T)
Vorhandene Anschlüsse (Interface-Box)
VORDERSEITE RÜCKSEITE
2 Cinch-Buchsen (Video In, R-Cam) 4-Pin Molex Stecker
12-Pin Molex Stecker

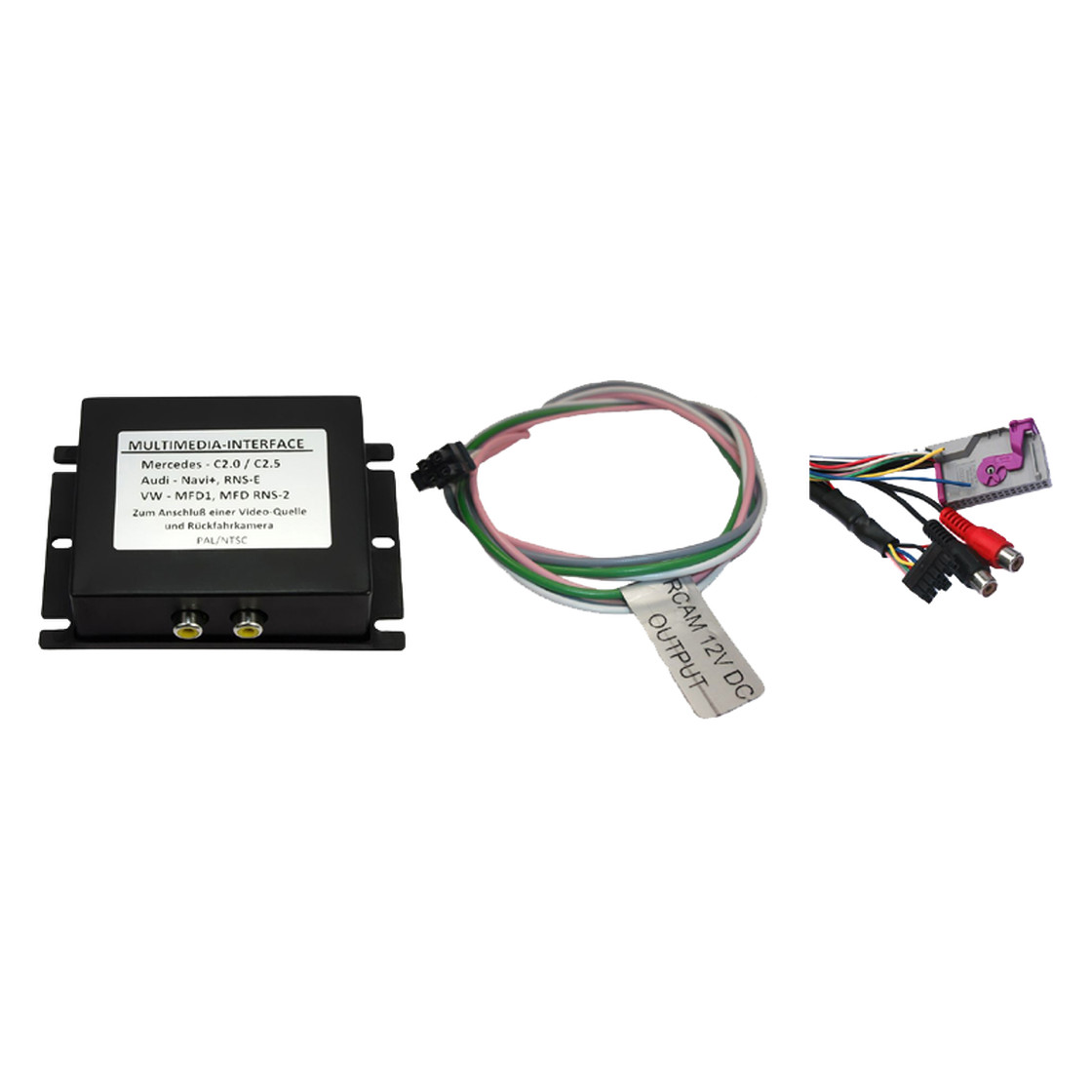

Lieferumfang
Interface-Box C1C-M01
Kabelsatz C1C-RNSE
